红黑树那点事儿

 ·   ·  ☕ 10 分钟

前置知识:二叉查找树、B树,本文不多做介绍。

0. 写在前面

在观察和思考红黑树时,一定要牢记:红黑树是一颗平衡二叉查找树,我们所赋予红黑树的一切行为,都是为了使其能够保持平衡性。

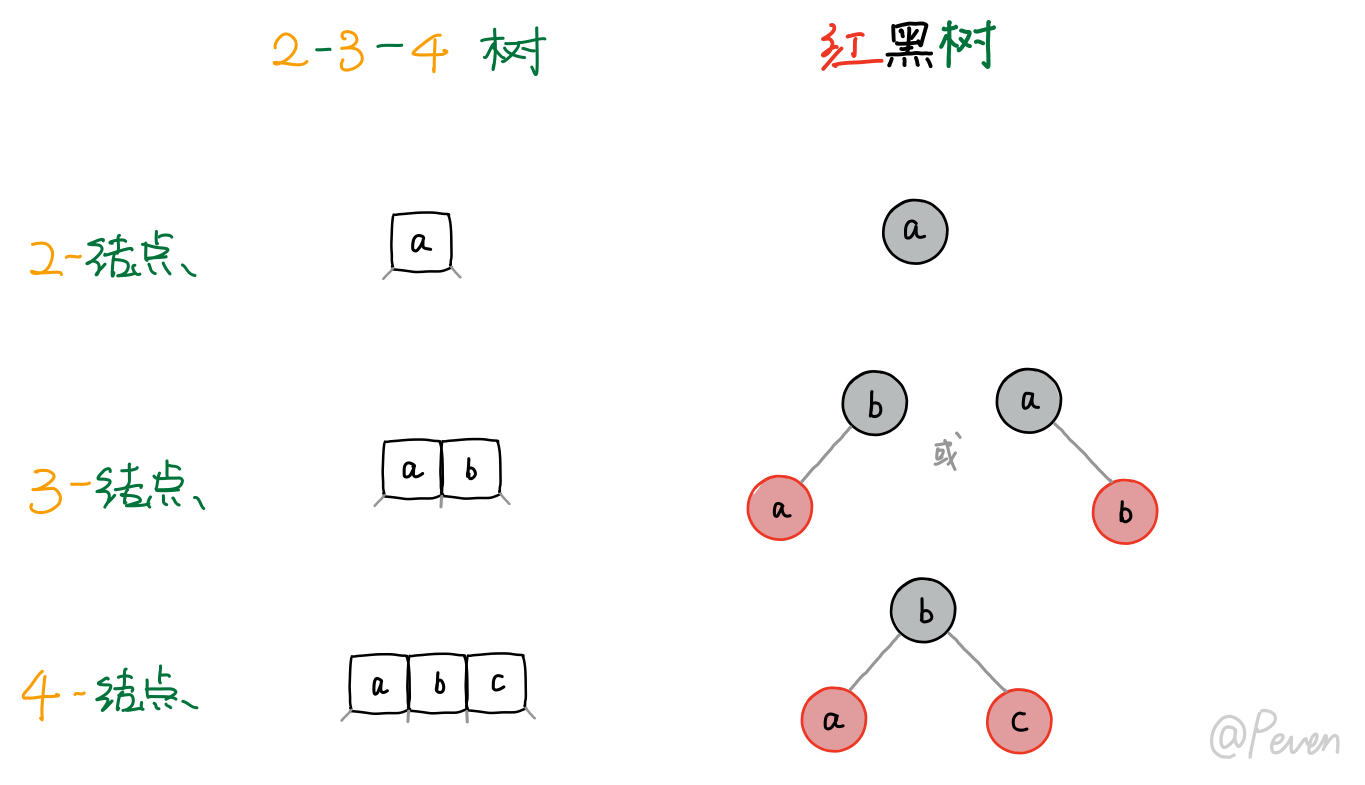

红黑树是由2-3-4树(4阶B树)等价过来的(当然也有由2-3树等价来的左倾或右倾红黑树),而这层等价关系,是我们用以维持红黑树平衡性的根本。


在红黑树中,我们以黑色来标识对应B树里的2-结点,而红色结点表示其parent到自己的链接是一条红链接(向上融合后对应B树中的3-结点,若兄弟结点也是红色则一起向上融合对应4-结点

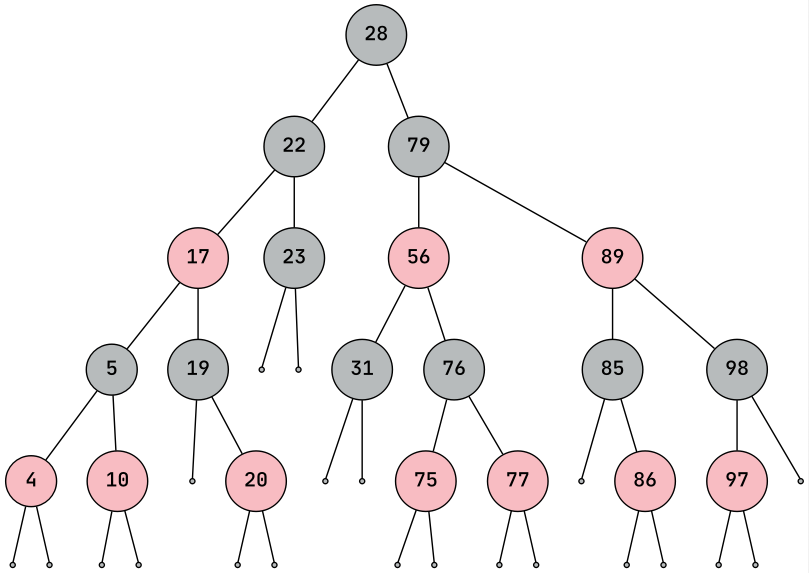

接下来我们来看看红黑树的五大性质:

  • 结点为红色或黑色
  • 根为黑色
  • NULL叶子结点均为黑色
  • 每个叶子结点到根的路径上不能有两个连续的红色结点
  • 完美黑色平衡

通过前面展示的等价关系,要推导出这几条性质不成问题。

1. 旋转以及颜色翻转的本质

首先我们要明确一个概念:旋转是作用于红链接的操作。那么,旋转操作到底给我们的红黑树带来了怎样的影响呢?

Ⅰ. 旋转

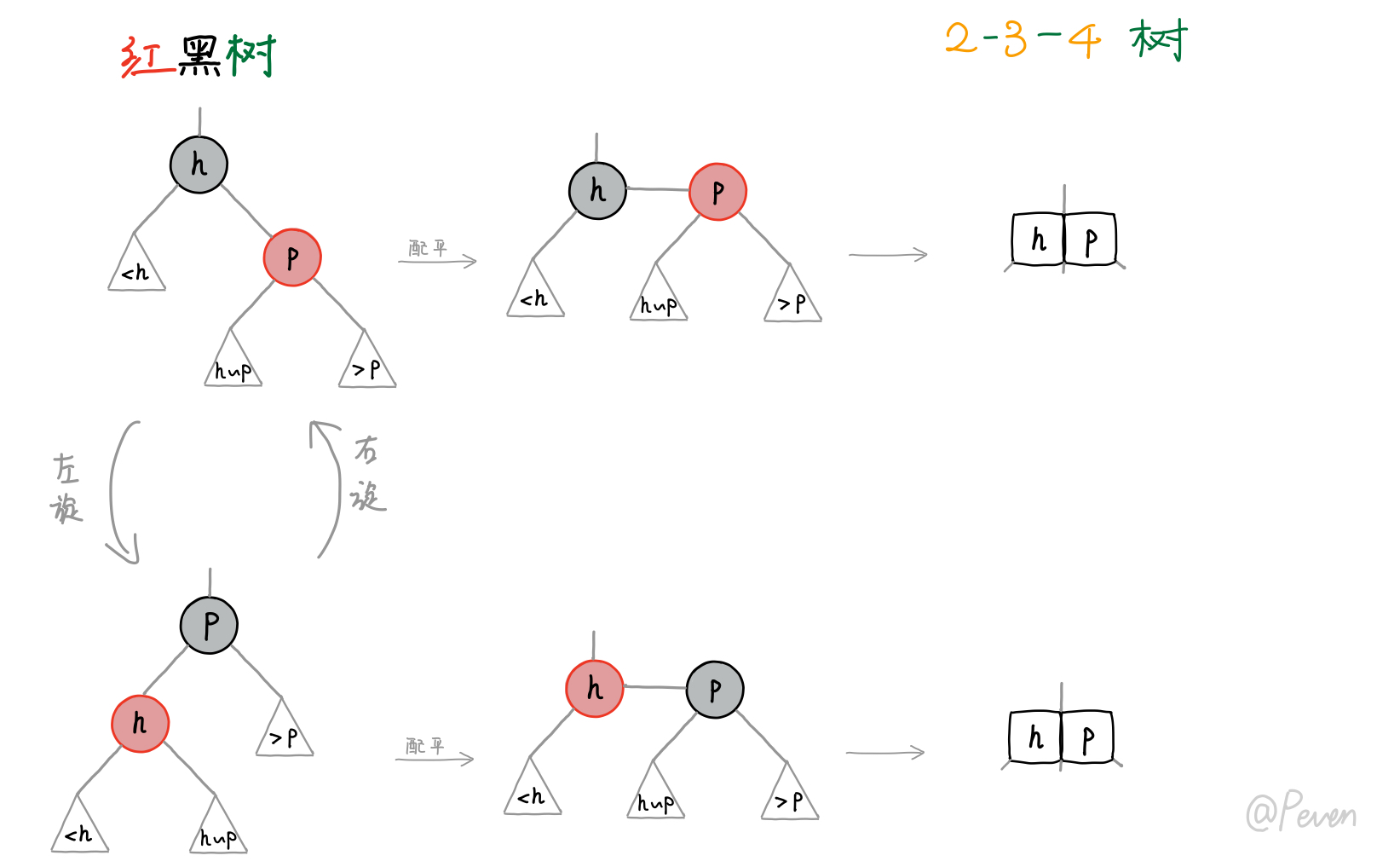

旋转分为左旋(left-rotate)和右旋(right-rotate):

  • 左旋:将右红链接转换为左红链接
  • 右旋:将左红链接转换为右红链接


可以看到:在经过旋转操作后,我们可以调节某一侧黑色结点的平衡,而对应的2-3-4树结点并未发生任何变化。

Ⅱ. 颜色翻转(flip-color)

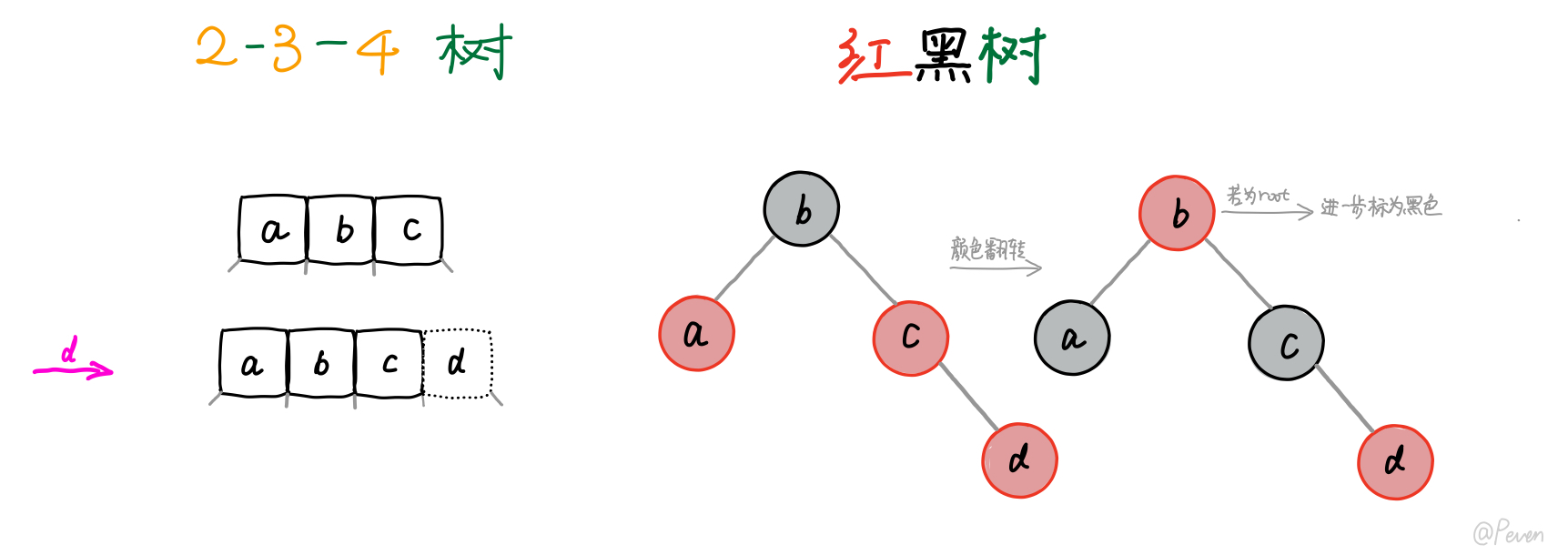

颜色翻转其实对应的是2-3-4树4-结点需要分裂时的情况:一个新的KEY想要加入4-结点,会导致原有的4-结点分裂,原来中间的KEY会提到上层进行融合。


当我们插入d时,会形成一个临时5-结点,这时原先的4-结点将分裂,将b提上去进行融合(标为红色),当然,若此时b已经成为根节点,则进一步标为黑色。可以看到,我们通过简单的颜色翻转即可达到2-3-4树中结点分裂的效果。

2. 平衡性维持

在我们按照二叉查找树的规则做完插入或删除操作之后,就要通过观察对应2-3-4树中的变化,对我们的红黑树进行等价的操作从而恢复对应关系(即维持红黑树的平衡性)。

Ⅰ. 插入后的平衡性维持

新的结点作为红色叶子结点插入到树中,无非为以下4种情况:

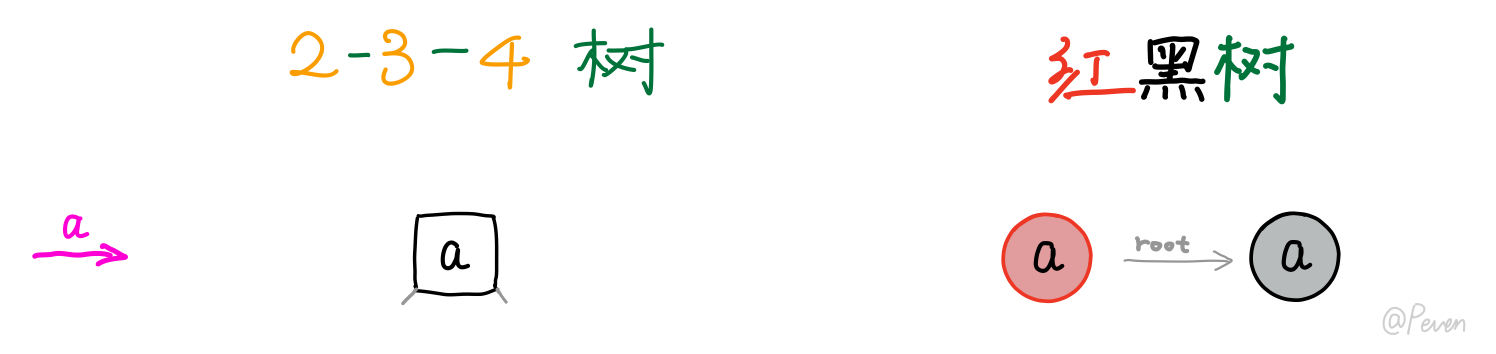

a. 新增一个2-结点


如果新增的2-结点将作为根节点,则将其进一步标为黑色。

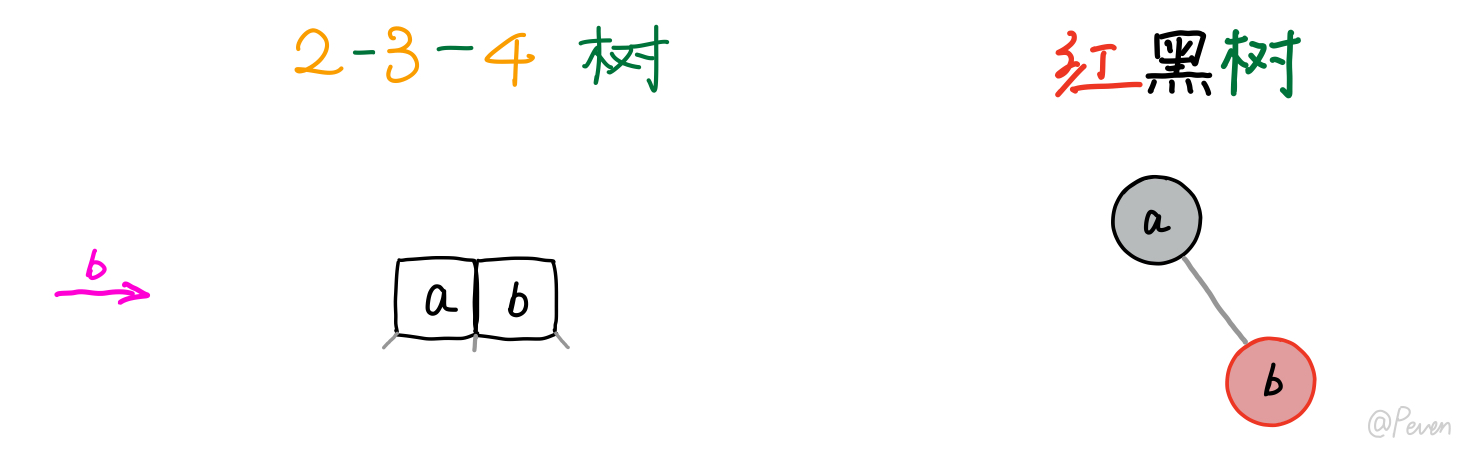

b. 与一个2-结点合并成为3-结点


即新结点的parent结点为黑色,无需调整。

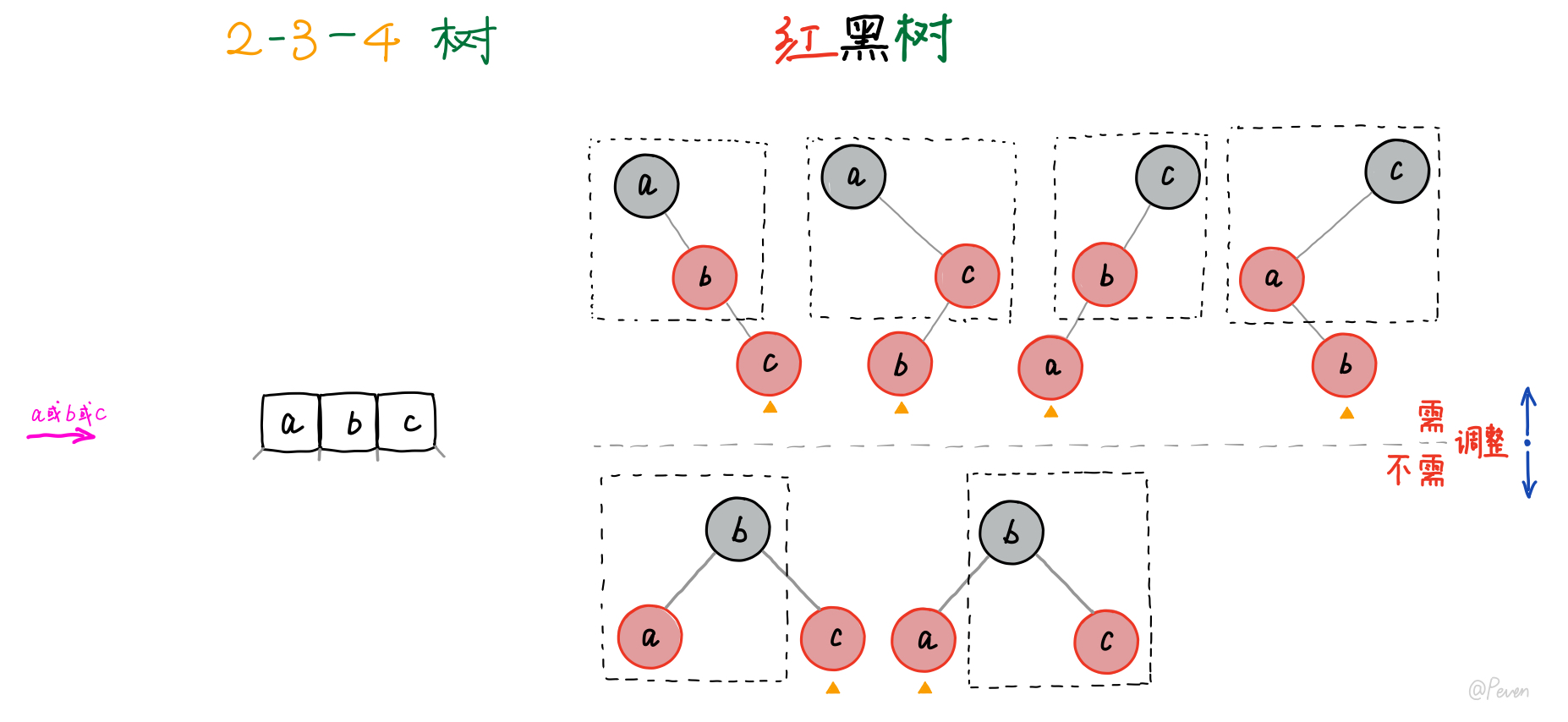

c. 与一个3-结点合并成为4-结点


  • 图中黑色虚线方框内是插入新节点时其parent结点以及grandparent结点可能的情形
  • 橙色三角标所指表示我们新插入的结点的位置

可能会出现连续两条红链接的情况,这时需要通过旋转操作进行调整(为上图下半部分的形式)。

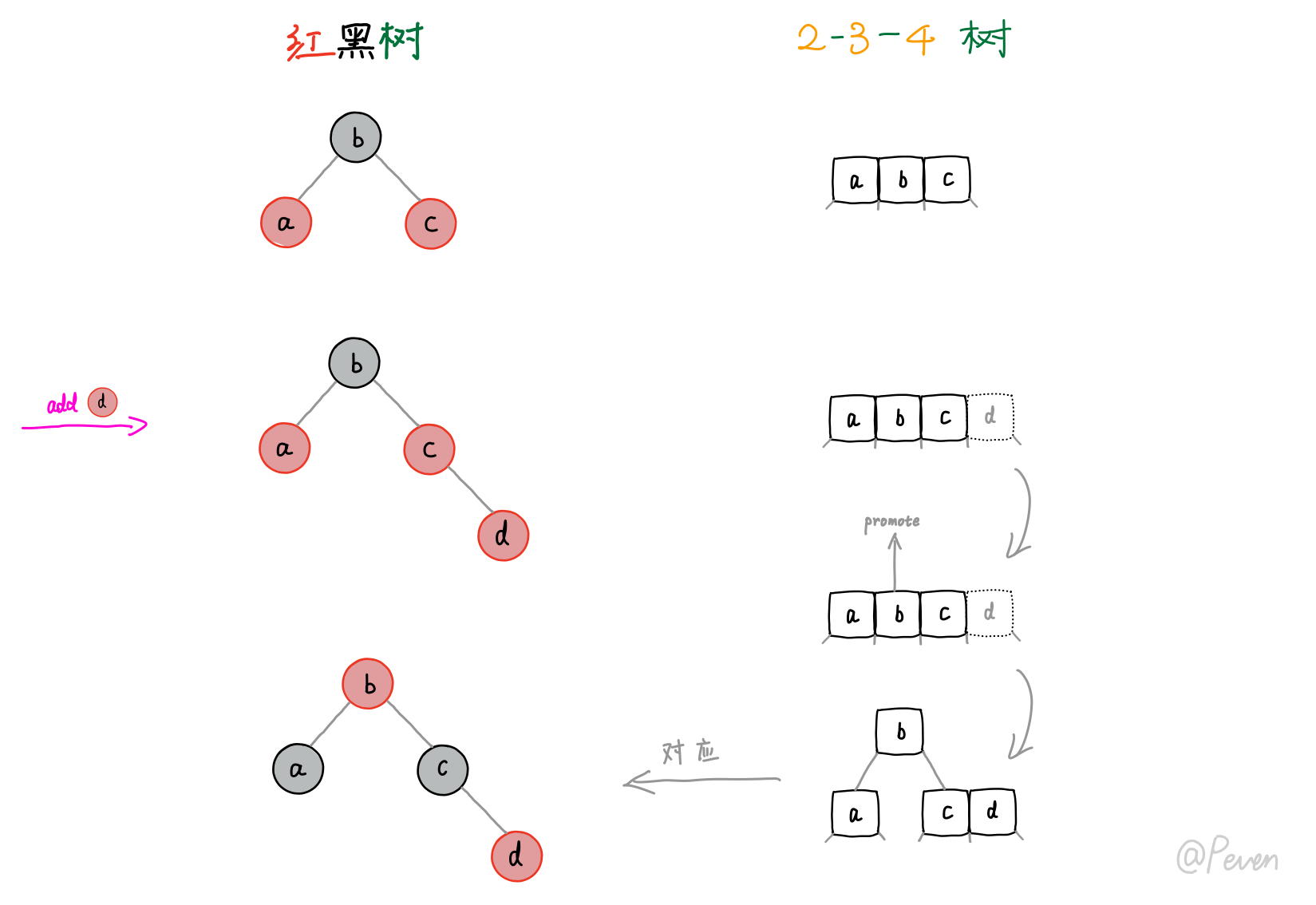

d. 与一个4-结点进行合并, 4-结点需要分裂(颜色翻转)


Ⅱ. 删除后的平衡性维持

删除操作同BST大体相同,不过在我们的代码实现里,被删除的永远是一个替代结点。因为红黑树由2-3-4树等价而来,我们要充分对其性质进行利用。

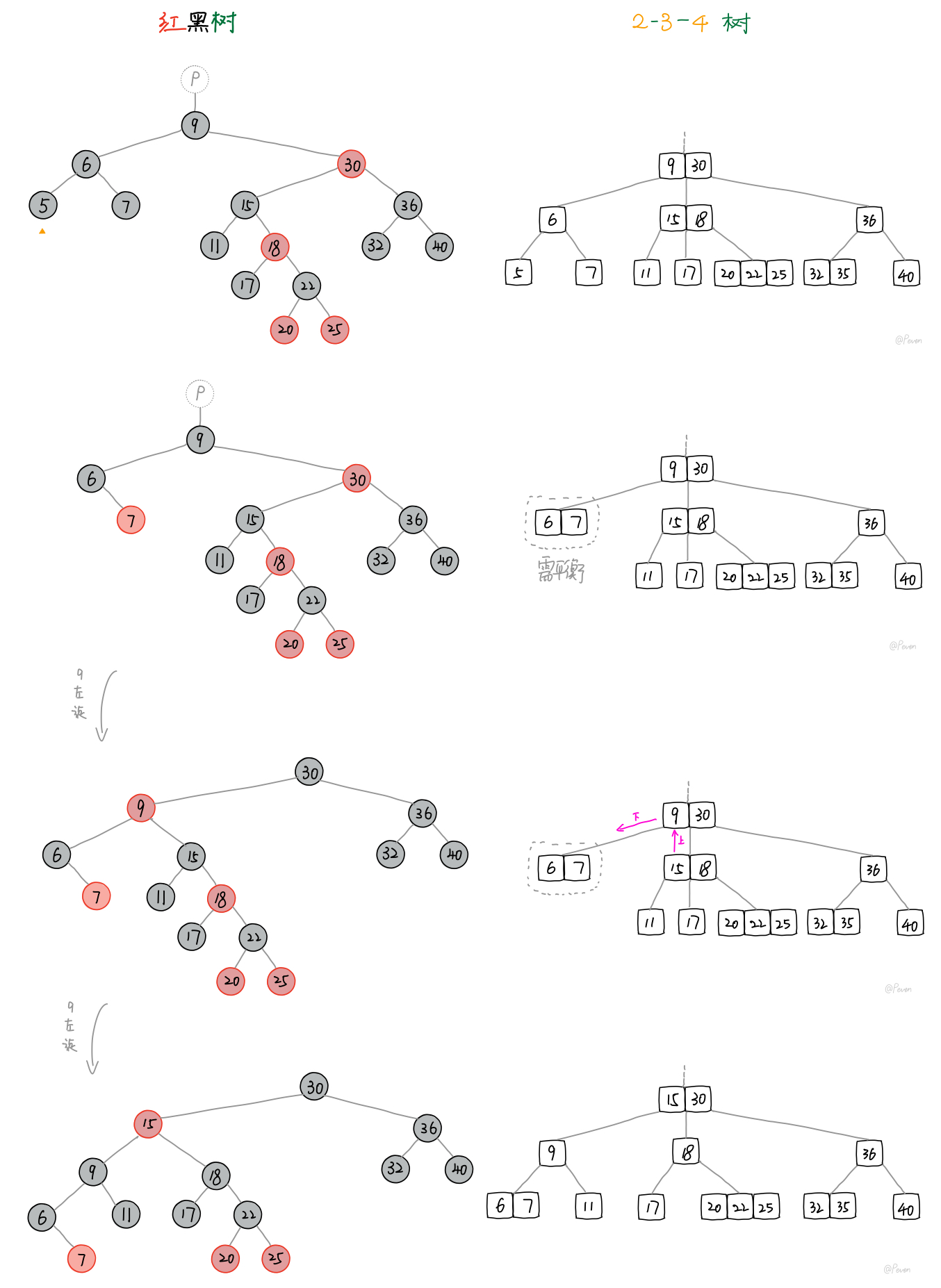

那么替代结点究竟如何得到呢?我们先查找到指定删除的结点d,如果该结点有两个孩子,则替代结点为其前驱或后继结点;如果该结点只有一个孩子,该孩子就是替代结点;若d没有孩子(即d为根结点),则替代结点就是其本身。

因为2-3-4树的完美平衡性质,我们可以得到一个结论:真正被删除的元素一定是2-3-4树中的叶子节点中的KEY,也即在红黑树中删除的(替代结点)一定是叶子节点或者叶子结点上面的双亲结点(最多只有一个孩子)。

进一步得出以下推论:若替代结点的左孩子不为空,则替代结点一定是一个前驱结点;反之,是一个后继结点。删除后用其子节点替代自己的位置。

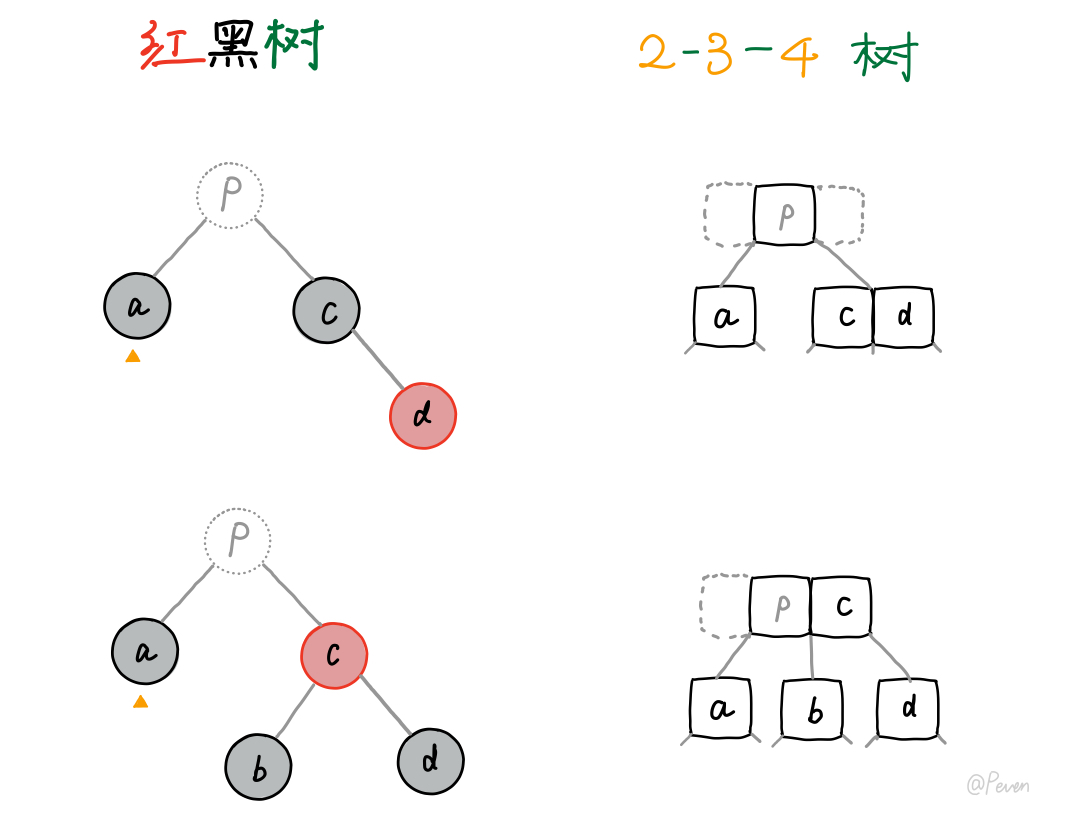

而这又对应了2-3-4树中叶子结点的状况:

  • 2-结点:删除后兄弟够借,经过双亲借;兄弟不够,啃老来凑
  • 2-结点:自己足够,直接删除

而后我们的删除策略就变成了(以用前驱结点替代为例):

  • 若删除的替代结点有孩子,且替代结点为黑色,将孩子变为黑色来替代自己
  • 删除的是一个叶子节点,且这个替代结点为黑色,在删除前先进行平衡修复(避免提前删除导致信息丢失)

接下来讨论上述第二种情况:需要平衡修复的情况。

a. 兄弟够借

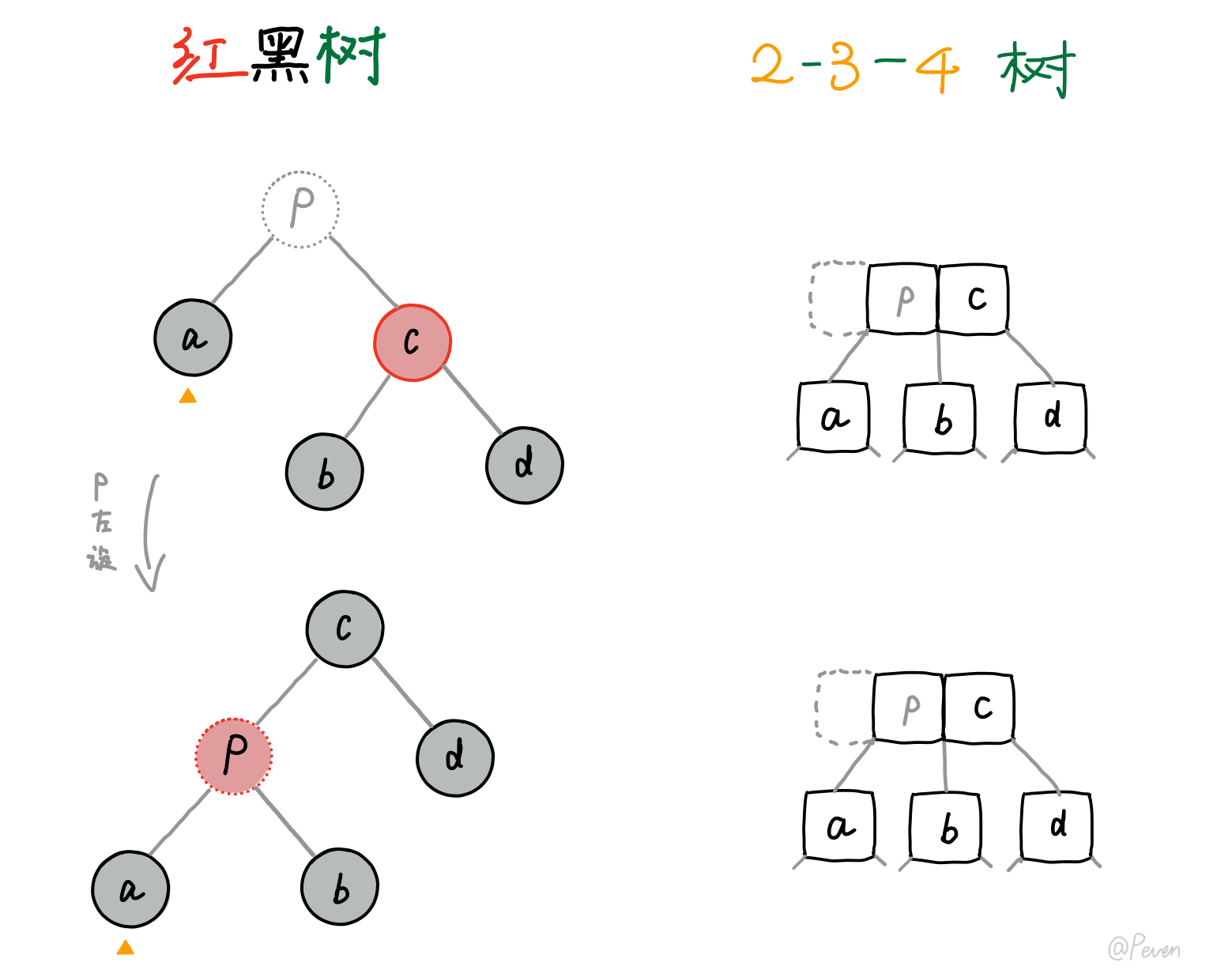

向兄弟结点借之前得先知道兄弟手里够不够吧,所以需要找到真正的兄弟结点,因为若当前替代结点的兄弟是红色结点的话,对应2-3-4树,在红黑树中根本不是真正的兄弟结点。如下图第二种情况(图中p表示parent结点哦):


这时我们只需对替代结点的parent结点做一次旋转操作即可(出现红链接了),如下所示:


找到真正的兄弟结点之后,如果兄弟结点的孩子中有红色结点,就对应了2-3-4树中非2-结点可借的情况。

既然兄弟够借,那么对应2-3-4树中,就是兄弟中KEY最接近自己的上去顶替parentparent下来顶替被删的结点。

为了实现起来简单,这里有一个小trick:通过旋转将兄弟与兄弟孩子结点达到某种关系后,再旋转parent结点。这样做可以达到在对应2-3-4树中如果有兄弟有两个孩子就从兄弟那里借两个来的效果,而且可以大大的简化我们的代码。

例如被删结点是其parent的左孩子,找到其真正的右兄弟后,如果右兄弟有两个红色子节点,直接旋转parent,这样,兄弟结点中只会留下右孩子(较大的KEY),兄弟结点上升代替parentparent与兄弟左孩子下来代替删除的结点,左孩子没有的话也没关系;另一种需要提前调整的情况是,右兄弟只有一个左孩子可借,这时候我们对右兄弟进行右旋后再对parent进行左旋即可。

然而我们前面说:旋转操作是针对红链接的。然而我们在这里其实很幸运地跳出了这个规则的束缚,只需做小许额外的步骤:

  • parent旋转之后, 兄弟顶上去替代parent的位置, 兄弟被染成了parent原来的颜色 —— 上去顶替,没毛病

  • parent变成了红色,不过因为parent是下来顶替被删的黑色结点,故需将其染成黑色

  • 最后,将兄弟结点之前的右孩子标为黑色 —— 只剩下它了,作为一个2-结点

若被删结点是其parent的右孩子,把上面的逻辑反过来左右对调即可。

如果真兄弟结点的两个孩子均为黑色,就对应了2-结点、不可借的情况,我们将在下面继续进行讨论。

b. 兄弟不够

兄弟无法借过来,对应2-3-4树中,兄弟就得找parent合并。所以直接将兄弟结点变成红色,交由上层解决。若parent也是红色,就把parent变成黑色。若parent本身就是黑色,就得让parent再找他自己的兄弟结点借。


3. 代码实现

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
package rbt

const (
	RED   = true
	BLACK = false
)

type (
	// KeyType is the type with CompareTo behavior.
	KeyType interface {
		CompareTo(c interface{}) int
	}

	// KeyTypeInt is the int that implements the KeyType interface.
	KeyTypeInt int

	// node is the red-black tree node
	node struct {
		Key    KeyType
		Val    interface{}
		Color  bool
		Left   *node
		Right  *node
		Parent *node
	}

	// RBT is the red-black tree
	RBT struct {
		root *node
		size int
	}
)

// CompareTo implementation for type KeyTypeInt
func (k KeyTypeInt) CompareTo(c interface{}) int {
	return int(k) - int(c.(KeyTypeInt))
}

// isRed returns whether a node is in red color, nil is black
func isRed(n *node) bool {
	if n == nil {
		return BLACK
	}
	return n.Color
}

// NewRBT returns a red-black tree
func NewRBT() *RBT {
	return &RBT{}
}

// treeMin find the minimum node in n's sub-tree
// func (n *node) treeMin() *node {
// 	for n.Left != nil {
// 		n = n.Left
// 	}
// 	return n
// }

// treeMax find the maximum node in n's sub-tree
func (n *node) treeMax() *node {
	for n.Right != nil {
		n = n.Right
	}
	return n
}

// predecessor returns n's predecessor node
func (n *node) predecessor() *node {
	if n == nil {
		return nil
	}

	if n.Left != nil {
		return n.Left.treeMax()
	} else {
		p := n.Parent
		lc := n
		for p != nil && lc == p.Left {
			lc = p
			p = p.Parent
		}
		return p
	}
}

// successor returns n's successor node
// func (n *node) successor() *node {
// 	if n == nil {
// 		return nil
// 	}

// 	if n.Right != nil {
// 		return n.Right.treeMin()
// 	} else {
// 		p := n.Parent
// 		lc := n
// 		for p != nil && lc == p.Right {
// 			lc = p
// 			p = p.Parent
// 		}
// 		return p
// 	}
// }

// LeftRotate left rotate the node n, acting on a red link
//
//    p               p
//    |               |
//    n               m
//   / \             / \
//  nl  m    ==>    n  mr
//     / \         / \
//    ml mr       nl ml
//
func (t *RBT) leftRotate(n *node) {
	m := n.Right
	n.Right = m.Left
	if m.Left != nil {
		m.Left.Parent = n
	}
	m.Parent = n.Parent
	if n.Parent == nil {
		t.root = m
	} else if n == n.Parent.Left {
		n.Parent.Left = m
	} else {
		n.Parent.Right = m
	}
	m.Left = n
	n.Parent = m
	// repaint color
	m.Color = n.Color
	n.Color = RED
}

// RightRotate right rotate the node n, acting on a red link
//
//     p                p
//     |                |
//     n                m
//    / \              / \
//   m  nr    ==>     ml  n
//  / \                  / \
// ml mr                mr nr
//
func (t *RBT) rightRotate(n *node) {
	m := n.Left
	n.Left = m.Right
	if m.Right != nil {
		m.Right.Parent = n
	}
	m.Parent = n.Parent
	if n.Parent == nil {
		t.root = m
	} else if n == n.Parent.Left {
		n.Parent.Left = m
	} else {
		n.Parent.Right = m
	}

	m.Right = n
	n.Parent = m
	// repaint color
	m.Color = n.Color
	n.Color = RED
}

func (t *RBT) flipColors(n *node) {
	n.Color = RED
	n.Left.Color = BLACK
	n.Right.Color = BLACK
}

// Search returns the node by the given key if it exists
func (t *RBT) Search(key KeyType) *node {
	root := t.root
	for root != nil {
		cmp := key.CompareTo(root.Key)
		if cmp < 0 {
			root = root.Left
		} else if cmp > 0 {
			root = root.Right
		} else {
			return root
		}
	}
	return root
}

// Insert inserts a key with associated data(val) to a place in the red-black
// tree by compare the keys, and if the key exists, update it with the new val.
func (t *RBT) Insert(key KeyType, val interface{}) {
	if t.root == nil {
		t.root = &node{Key: key, Val: val}
		t.size = 1
		return
	}

	// find parent node to attach
	root := t.root
	var p *node
	for root != nil {
		p = root
		cmp := key.CompareTo(root.Key)
		if cmp < 0 {
			root = root.Left
		} else if cmp > 0 {
			root = root.Right
		} else {
			root.Val = val
			return
		}
	}

	newnode := &node{Key: key,
		Val:    val,
		Color:  RED,
		Parent: p,
	}

	cmp := key.CompareTo(p.Key)
	if cmp < 0 {
		p.Left = newnode
	} else {
		p.Right = newnode
	}

	t.insertFix(newnode)
	t.size++
}

func (t *RBT) insertFix(n *node) {
	var u *node // n's uncle node
	for n.Parent != nil && isRed(n.Parent) {
		if n.Parent == n.Parent.Parent.Left {
			u = n.Parent.Parent.Right
			if u != nil && isRed(u) {
				n = n.Parent.Parent
				t.flipColors(n)
			} else {
				if n == n.Parent.Right {
					n = n.Parent
					t.leftRotate(n)
				}
				t.rightRotate(n.Parent.Parent)
			}
		} else {
			u = n.Parent.Parent.Left
			if u != nil && isRed(u) {
				n = n.Parent.Parent
				t.flipColors(n)
			} else {
				if n == n.Parent.Left {
					n = n.Parent
					t.rightRotate(n)
				}
				t.leftRotate(n.Parent.Parent)
			}
		}
	}
	// root should be black node at the end
	t.root.Color = BLACK
}

// Remove delete a node by the given key if it exits
func (t *RBT) Remove(key KeyType) {
	d := t.Search(key)

	if d == nil {
		return // not found
	}

	// find replacement node
	// in our code, if finally the rpl hold a child node, the rpl must be a
	// predecessor or successor
	rpl := d
	if rpl.Left != nil && rpl.Right != nil {
		// rpl = rpl.successor()
		rpl = rpl.predecessor()
	} else {
		if rpl.Left != nil {
			rpl = rpl.Left
		} else if rpl.Right != nil {
			rpl = rpl.Right
		}
	}
	// delete replacement node
	if rpl != t.root {
		if d != rpl { // d is not a leaf node
			d.Key = rpl.Key
			d.Val = rpl.Val
		}

		if rpl.Left != nil { // rpl is a predecessor
			if !isRed(rpl) {
				rpl.Left.Color = BLACK
			}

			rpl.Left.Parent = rpl.Parent
			if rpl == rpl.Parent.Left {
				rpl.Parent.Left = rpl.Left
			} else {
				rpl.Parent.Right = rpl.Left
			}
			// unlink rpl
			rpl.Parent = nil
			rpl.Left = nil
		} else {
			// rpl is a leaf node
			// fix
			if !isRed(rpl) {
				t.removeFix(rpl)
			}
			// then delete
			if rpl == rpl.Parent.Left {
				rpl.Parent.Left = nil
			} else {
				rpl.Parent.Right = nil
			}
			// unlink rpl
			rpl.Parent = nil
		}
	} else { // single node tree
		t.root = nil
	}
	t.size--
}

// fixAfterRemove do fix if the deleted node is in black color
func (t *RBT) removeFix(n *node) {
	for n != t.root && !isRed(n) {
		if n == n.Parent.Left {
			rBro := n.Parent.Right
			// find real brother node
			if isRed(rBro) {
				t.leftRotate(n.Parent)
				rBro = n.Parent.Right
			}
			if !isRed(rBro.Left) && !isRed(rBro.Right) { // can't borrow
				rBro.Color = RED
				n = n.Parent
			} else { // can borrow
				// 3-node
				if !isRed(rBro.Right) {
					t.rightRotate(rBro)
					rBro = n.Parent.Right
				}
				t.leftRotate(n.Parent)
				// since we pull down n's parent to replace n and
				// we borrow two n's bro's childern, we need repaint
				n.Parent.Color = BLACK
				rBro.Right.Color = BLACK
				n = t.root
			}
		} else {
			lBro := n.Parent.Left

			if isRed(lBro) {
				t.rightRotate(n.Parent)
				lBro = n.Parent.Left
			}
			if !isRed(lBro.Left) && !isRed(lBro.Right) {
				lBro.Color = RED
				n = n.Parent
			} else {
				if !isRed(lBro.Left) {
					t.leftRotate(lBro)
					lBro = n.Parent.Left
				}
				t.rightRotate(n.Parent)
				n.Parent.Color = BLACK
				lBro.Left.Color = BLACK
				n = t.root
			}
		}
	}
	n.Color = BLACK
}

4. Do something fun:红黑树可视化

graphviz库(需自行安装dot工具包)给我们的红黑树实现了Visualize方法:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
func (t *RBT) Visualize() {
	G := visuzlizeTree(t.root)
	G.GenerateImage("dot", "rbt.svg", "svg")
}

func visuzlizeTree(root *node) *graphviz.Graph {
	G := &graphviz.Graph{}
	addSubTree(root, G)
	G.DefaultNodeAttribute(graphviz.Shape, graphviz.ShapeCircle)
	G.DefaultNodeAttribute(graphviz.FontName, "JetBrainsMono Nerd Font")
	G.GraphAttribute(graphviz.NodeSep, "0.3")
	G.DefaultNodeAttribute(graphviz.Style, graphviz.StyleFilled)
	G.DefaultNodeAttribute(graphviz.FillColor, "#B7BBBC")
	// G.MakeDirected()
	return G
}

func addSubTree(root *node, G *graphviz.Graph) int {
	if root == nil {
		null := G.AddNode("")
		G.NodeAttribute(null, graphviz.Shape, graphviz.ShapePoint)
		return null
	}
	rootnode := G.AddNode(fmt.Sprint(root.Key))
	if root.isRed() {
		G.NodeAttribute(rootnode, graphviz.Style, graphviz.StyleFilled)
		G.NodeAttribute(rootnode, graphviz.FillColor, "#F8BCC2")
	}
	leftnode := addSubTree(root.Left, G)
	rightnode := addSubTree(root.Right, G)
	G.AddEdge(rootnode, leftnode, "")
	G.AddEdge(rootnode, rightnode, "")
	return rootnode
}

调用生成rbt.svg


5. 总结

本文沿着红黑树同2-3-4树的关系脉络来讨论了红黑树里的插入及删除操作,其可能涉及的情况十分繁多,本文亦不能做到面面俱到。手绘的图也只展示了部分情况,力图通过简单的梳理来理解红黑树平衡性的本质。假如如果你此前对于B树已有很深入的理解的话,相信理解红黑树也不会花费太多时间。

分享

Peven Phoon
作者
Peven Phoon
A Developer, and an archlinux user.
